سازه باله شیشه ای

انواع مختلف سیستم های نمای اسپایدر

یراق آلات مورد استفاده در سیستم باله های شیشه ای ( فین گلس )

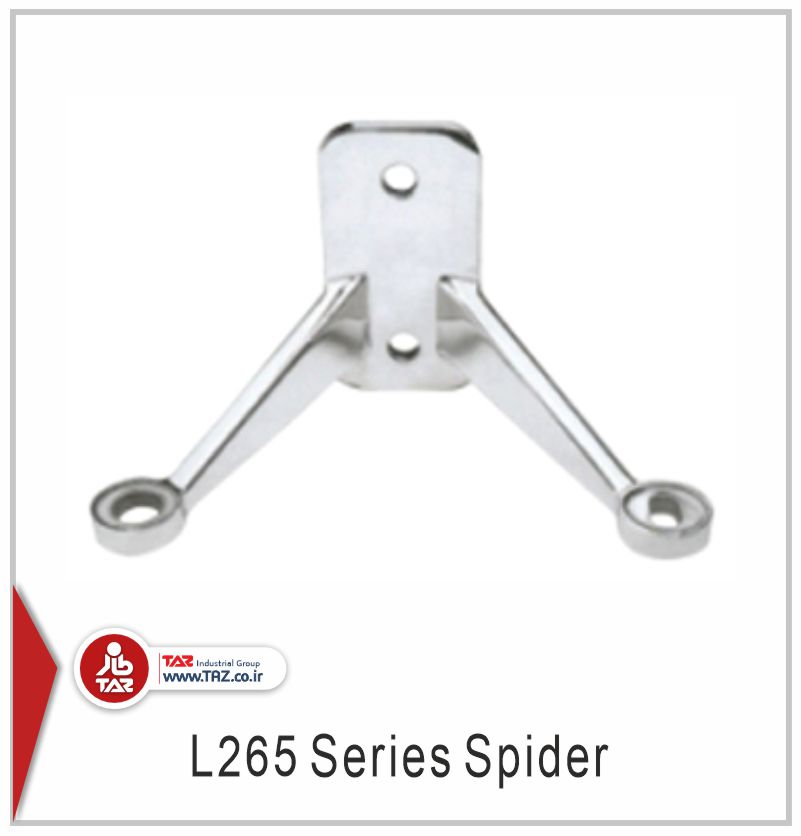

پنجه اسپایدر فین

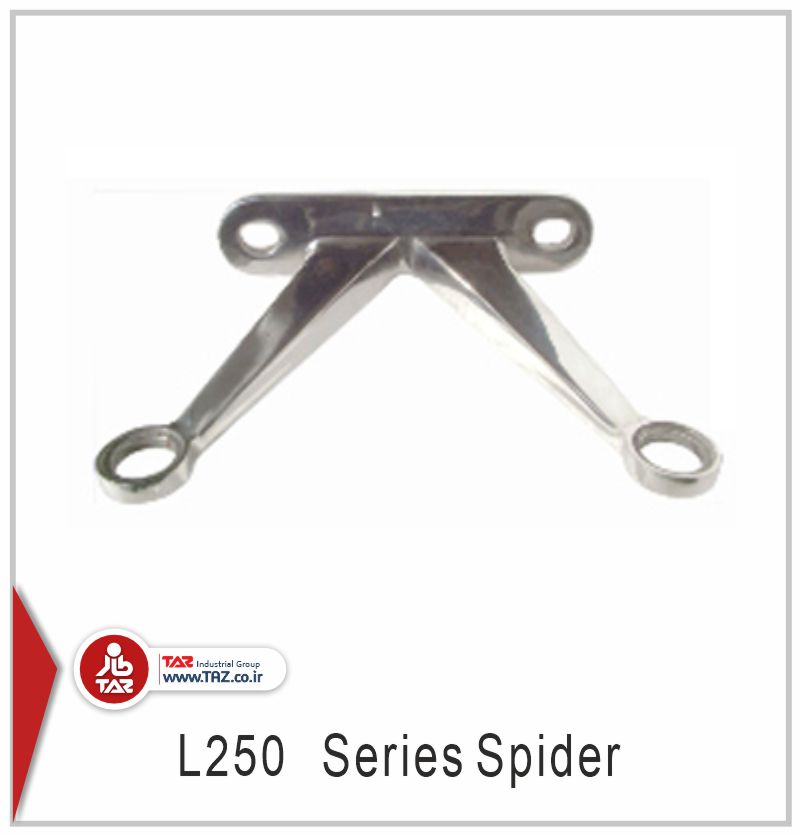

پنجه اسپایدر فین

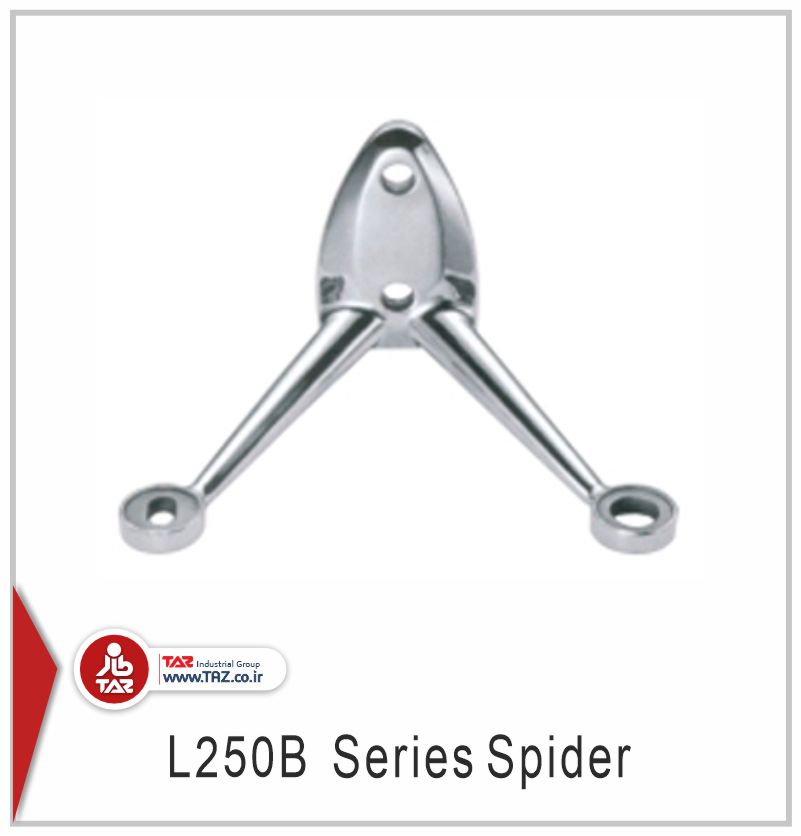

پنجه اسپایدر فین

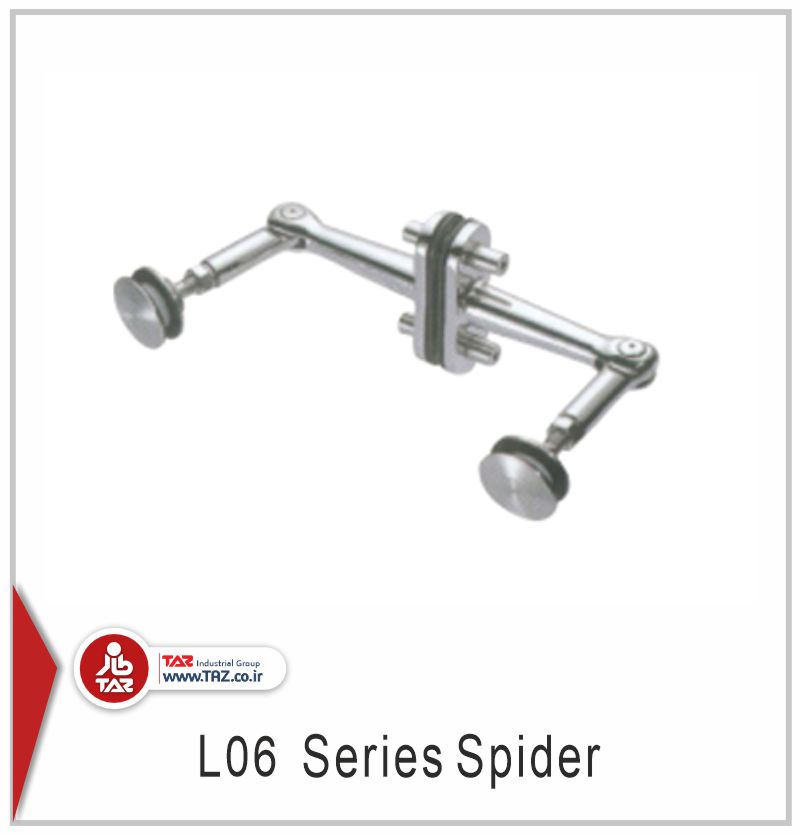

پنجه اسپایدر فین

پنجه اسپایدر فین

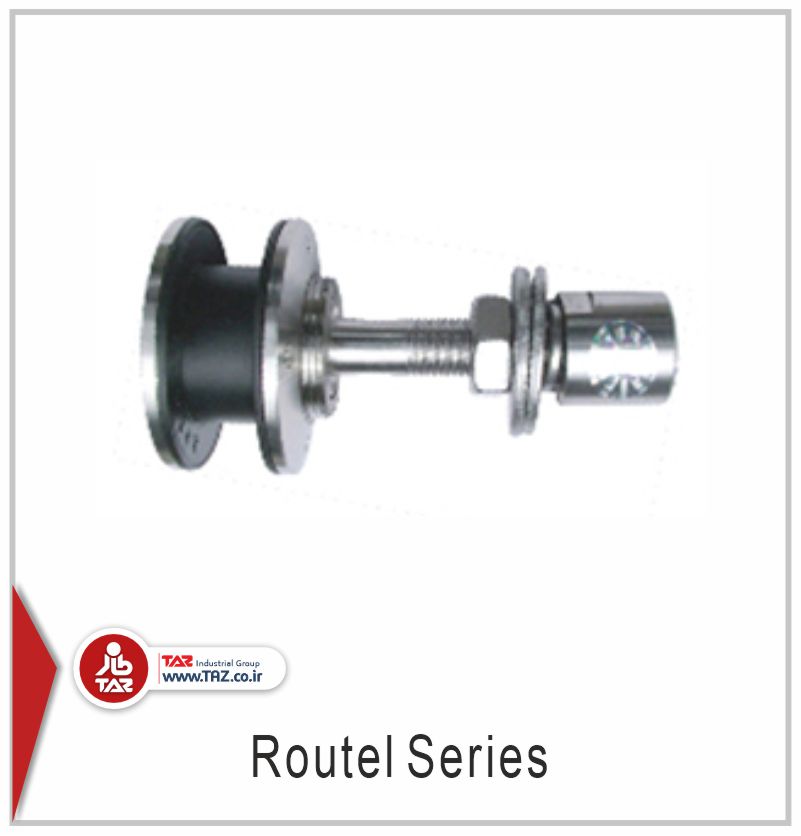

روتیل

اتصالات باله های فین

----

1 ) سازه نگهدارنده :
سازه نگهدارنده در این سیستم از  باله های شیشه ای که شیشه های  لمینت شده هستند . که از قرار گیری لایه های شیشه های سکوریت با ضخامت های معین و چسبیدن آنها توسط لایه های پی وی بی  میباشد استفاده  میشود.
- تعداد و ضخامت لایه های شیشه های سکوریت، طول و عرض باله شیشه ای ،  بر اساس محاسبات سازه ای و طرح معماری تعیین ، ساخته و اجرا میگردند.

2 ) اتصالات:
اتصالات در این نوع نماها قالبا از جنس استنلس استیل 304 یا 316 بوده و شامل قطعات درابعاد واشکال مختلف و در زیر مجموعه هایی که هر کدام عملکرد و نقش مهمی در اتصال شیشه های نما  به باله های شیشه ای را دارند . این قطعات شامل :
- پنجه های اسپایدر مخصوص باله شیشه ای
- روتیل ها

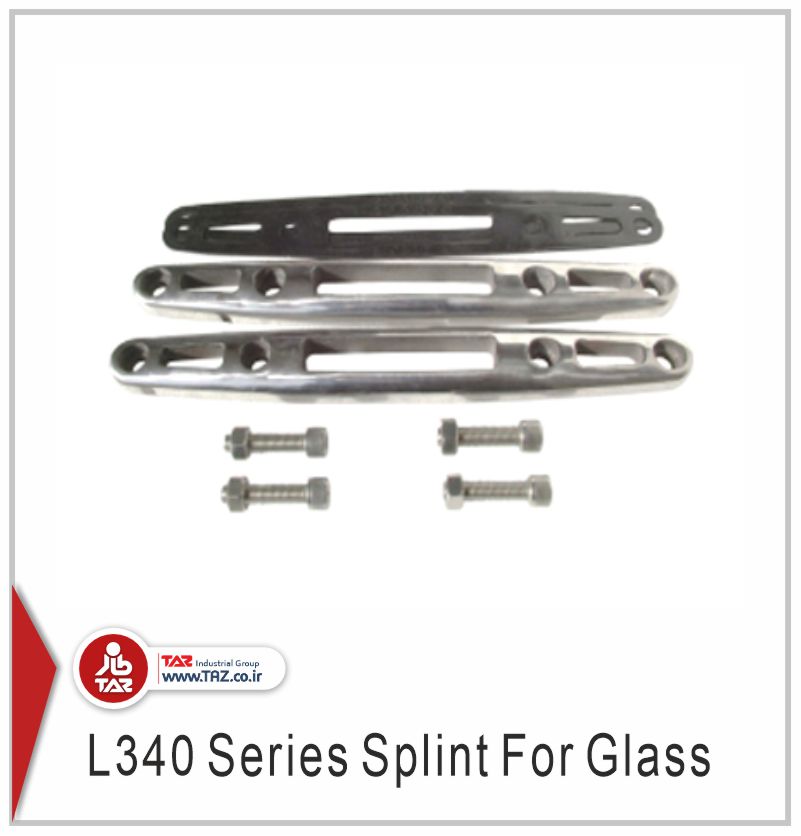

-  اتصالات مخصوص باله های شیشه به یکدیگر.
-  اتصالات مخصوص باله های شیشه به زمین.
- کلمپ ها مخصوص باله شیشه ای

3 ) شیشه :
شیشه ها دراین نوع نما بر اساس طراحی معماری و سازه ای در ابعاد واشکال مختلف قابل اجرا میباشد. نوع و ساختار شیشه ها بر اساس نیازهای طراحی تعیین ، و در قالب ساختارهای همچون موارد مطروحه ذیل ساخته میشود.
- شیشه های سکوریت
- شیشه های لمینت
- شیشه های دوجداره
- شیشه های ترکیبی دوجداره بادولایه لمینت  و سکوریت
-  شیشه ترکیبی دوجداره با دولایه سکوریت

4 ) قیمت تمام شده :
قیمت تمام شده در این نوع سیستم نماها بر اساس شکل و سیستم طراحی شده در ردیفهای هزینه ای  زیر تعیین و محاسبه میگردد.
- هزینه عملیات زیر سازی.
- هزینه تهیه یراق آلات مصرفی .
- هزینه تهیه شیشه های باله های شیشه ای ر اساس نوع و ساختار طراحی شده .
- هزینه تهیه  شیشه نما بر اساس نوع و ساختار آن.
- هزینه نصب  باله های شیشه ای .
- هزینه نصب شیشه های نما.
- هزینه مصالح مصرفی همچون چسب  و لاستیک .
- هزینه های داربست و جراثقالهای و قاپک  .

سیستم  باله شیشه ای - فین گلس

مشخصات فنی :
صفحات شیشه‌ای اصلی : که توسط بست‌های اسپایدر (Spider Brackets) به سازه متصل می‌شوند:
پره‌های شیشه‌ای عمودی (Glass Fins): به عنوان تکیه‌گاه‌های جانبی، مقاومت نمای شیشه‌ای را افزایش می‌دهند
اتصالات معمولاً از فولاد ضدزنگ (استنلس استیل): ساخته می‌شوند تا استحکام و دوام بالایی داشته باشند.

مزایا :
زیبایی مدرن و جذابیت بصری  : طراحی مینیمال و شیک با خطوط ظریف و منظم  |  ایجاد نمایی سبک و شفاف با ترکیب شیشه و فین‌های فلزی  |  امکان طراحی منحنی و غیرخطی برای ساختمان‌های با فرم‌های پیچیده
نورگیری عالی و دید گسترده  : بهره‌مندی از حداکثر نور طبیعی به دلیل سطح شیشه‌ای گسترده  |  کاهش نیاز به نور مصنوعی در طول روز و صرفه‌جویی در انرژی  | دید پانوراما از داخل به بیرون، مناسب برای ساختمان‌های اداری و تجاری
مقاومت بالا در برابر بارهای باد و زلزله  : فین‌های آلومینیومی به‌عنوان تکیه‌گاه، استحکام سازه‌ای را افزایش می‌دهند  |  انعطاف‌پذیری در برابر تغییرات دمایی و تنش‌های محیطی  |  عملکرد مناسب در برابر بارهای باد به‌ویژه در ساختمان‌های بلندمرتبه
عایق‌بندی حرارتی و صوتی مناسب: امکان استفاده از شیشه‌های دوجداره یا LOW-E برای کاهش تبادل حرارتی  |  کاهش نفوذ صداهای بیرونی در صورت استفاده از شیشه‌های ضخیم  |  کمک به بهینه‌سازی مصرف انرژی در ساختمان
دوام و طول عمر بالا : مقاومت در برابر خوردگی به دلیل استفاده از آلومینیوم آنودایز یا پوشش‌دهی مناسب  |   نیاز به نگهداری کم در مقایسه با نماهای سنتی  |  مقاومت در برابر آلودگی هوا و رطوبت
قابلیت اجرا در ساختمان‌های مختلف  : مناسب برای برج‌های اداری، تجاری، هتل‌ها و حتی مسکونی  |  امکان تنوع در رنگ و ابعاد فین‌ها برای هماهنگی با طراحی ساختمان  |  قابلیت ترکیب با دیگر مصالح نما مانند سنگ، کامپوزیت یا چوب
نصب سریع و آسان  : سیستم پیش‌ساخته (Prefabricated) که زمان اجرا را کاهش می‌دهد |   امکان تعمیر و تعویض آسان تک‌تک اجزا در صورت نیاز
مانطباق با استانداردهای سبز ساختمان (LEED, BREEAM) : کمک به کاهش مصرف انرژی و افزایش بهره‌وری ساختمان  |  امکان استفاده از شیشه‌های خورشیدی یا هوشمند برای جذب انرژی

معایب :
هزینه بالای اجرا و نگهداری  : هزینه اولیه زیاد به دلیل استفاده از شیشه‌های مقاوم و فین‌های آلومینیومی باکیفیت  |   قیمت بالای اتصالات اسپایدر (کلمپ‌ها و براکت‌های فولادی ضدزنگ)  |  نیاز به تخصص و دقت بالا در نصب که هزینه نیروی انسانی را افزایش می‌دهد  |  تعمیر و تعویض پرهزینه در صورت آسیب‌دیدگی شیشه یا فین‌ها
محدودیت در عایق‌بندی حرارتی نسبت به دیوارهای سنتی  : اتلاف انرژی بیشتر نسبت به نماهای سنگ یا کامپوزیت در صورت استفاده از شیشه معمولی (مگر با شیشه‌های Low-E یا سه‌جداره که هزینه را افزایش می‌دهد)  |  امکان ایجاد گرمایش بیش‌ازحد در تابستان (پدیده گلخانه‌ای) اگر از شیشه‌های کنترل نشده استفاده شود
چالش‌های اجرایی و نصب  : نیاز به دقت بسیار بالا در اندازه‌گیری و ترازبندی به دلیل حساسیت سیستم اسپایدر  |  زمان‌بر بودن نصب به‌ویژه در ساختمان‌های بلندمرتبه  | وابستگی به تامین قطعات از تولیدکنندگان خاص که ممکن است در برخی مناطق دردسرساز باشد
حساسیت به آلودگی و نیاز به نظافت مداوم  : جمع‌شدن گردوغبار و لکه روی شیشه و فین‌ها که نیاز به شست‌وشوی منظم دارد |  در مناطق با آلودگی هوای بالا یا نزدیک به دریا (نمک و رطوبت)، ممکن است زنگ‌زدگی اتصالات فلزی رخ دهد (در صورت استفاده از فولاد نامرغوب)
محدودیت در طراحی برای برخی اقلیم‌ها  : در مناطق بسیار سرد، احتمال تشکیل یخ روی فین‌ها و کاهش کارایی سیستم وجود دارد |  در مناطق پرباد، ممکن است لرزش و سروصدا در فین‌های فلزی ایجاد شود (مگر با طراحی آیرودینامیک)
امنیت و مقاومت در برابر ضربه  : شیشه اسپایدر اگر از نوع سکوریت یا لمینت نباشد، در برابر ضربه آسیب‌پذیر است |  خطر ترک‌خوردگی یا شکستن شیشه در صورت استفاده از مصالح نامرغوب یا نصب نادرست
محدودیت در حریم خصوصی  : شفافیت بالای شیشه ممکن است برای فضاهای مسکونی یا اداری که نیاز به محافظت از دید دارند  |   نامناسب باشد (مگر با استفاده از شیشه‌های رفلکتیو یا مات)

کاربرد ها :
ساختمان‌های اداری و تجاری : برج‌های اداری مدرن (به‌ویژه در شهرهای بزرگ)  |  مراکز تجاری و مال‌ها برای ایجاد جذابیت بصری و نورگیری طبیعی  |  دفاتر شرکتی و بانک‌ها به دلیل نمای لوکس و حرفه‌ای  |  ساختمان‌های چندمنظوره (Mixed-Use) که ترکیبی از فضای اداری و تجاری هستند
هتل‌ها و مراکز اقامتی : هتل‌های لوکس و ۵ ستاره با طراحی مدرن  |  رستوران‌های شیک و کافه‌های روفتاپ با دید باز  |  لابی و پذیرش هتل برای جلوه‌گری بیشتر
مراکز عمومی و فرهنگی :  موزه‌ها و گالری‌های هنری (ترکیب نور طبیعی با فضای نمایش)  |  فرودگاه‌ها و ترمینال‌های مسافربری  |   سالن‌های کنفرانس و مراکز همایش  |  کتابخانه‌های مدرن
ساختمان‌های مسکونی لوکس : آسمان‌خراش‌های مسکونی در کلان‌شهرها  |  ویلاهای مدرن با طراحی مینیمال  |  پنت‌هاوس‌ها با دید ۳۶۰ درجه
مراکز خرید و مال‌ها : نمای اصلی مراکز خرید برای جلوه تجاری  |  ورودی‌های شیشه‌ای بزرگ با طراحی اسپایدر  |  پاساژهای لوکس با نورگیری طبیعی
پروژه‌های خاص و نمادین  ساختمان‌های نمادین شهرها (مانند برج‌های معروف جهانی)  |  استادیوم‌های ورزشی با بخش‌های شیشه‌ای  | مراکز علمی و فناوری با طراحی آینده‌نگر
بیمارستان‌ها و مراکز درمانی : نمای بخش‌های عمومی بیمارستان  |  کلینیک‌های تخصصی با طراحی مدرن
