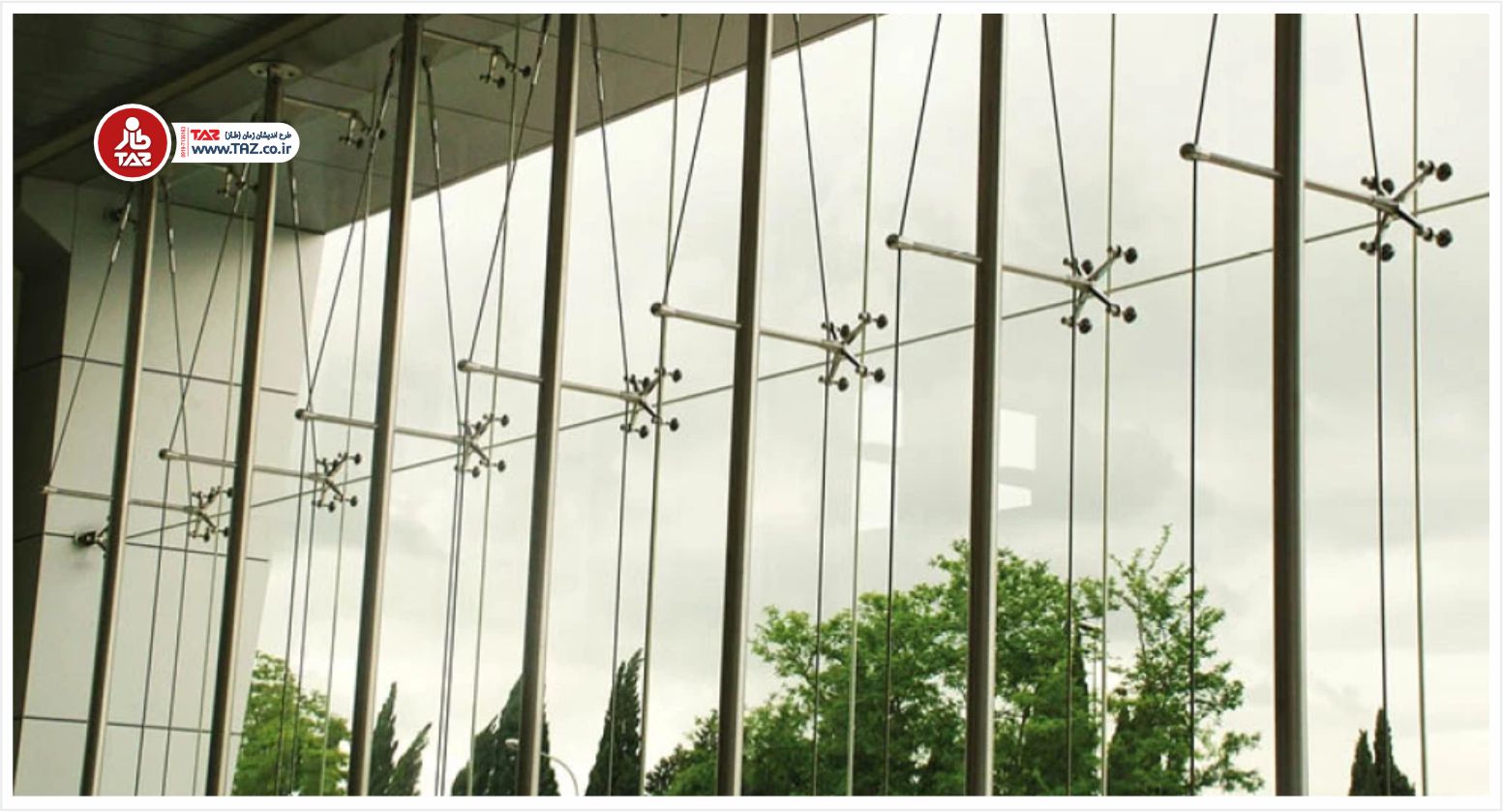

نماهای اسپایدر - سیستم کابلی و میله ای

1 ) سازه نگهدارنده :
سازه نگهدارنده در این نوع از سیستم نمای اسپایدر متشکل از کابلها و یا میله های تحت نیروی کششی بوده که بر اساس طرح معماری و محاسبات سازه ای  بصورت :
-شبکه کابلها / میله های  تحت نیروی  کششی  بصورت عمودی
- شبکه کابلها / میله های   تحت نیروی  کششی  بصورت افقی
-شبکه کابلها / میله های   تحت نیروی  کششی بصورت  ترکیبی عمودی و افقی
طراحی و اجرا میگردد.

2 ) اتصالات:
اتصالات در این نوع نماها قالبا از جنس استنلس استیل 304 یا 316 بوده و شامل قطعات درابعاد واشکال مختلف و در زیر مجموعه هایی که هر کدام عملکرد و نقش مهمی در اتصال شیشه های نما  به سازه نگهدارنده کابلی را دارند . این قطعات شامل :
-کابلها / میله ها
- تراستها
-پنجه های اسپایدر مخصوص سیستم کابلی
-روتیل ها
- کلمپ های مخصوص سیستم کابلی.
-تجهیزات و فنرهای ایمنی.

3 ) شیشه :
شیشه ها دراین نوع نما بر اساس طراحی معماری و سازه ای در ابعاد واشکال مختلف قابل اجرا میباشد. نوع و ساختار شیشه ها بر اساس نیازهای طراحی تعیین ، و در قالب ساختارهای همچون موارد مطروحه ذیل ساخته میشود.
-شیشه های سکوریت
- شیشه های لمینت
-شیشه های دوجداره
-شیشه های ترکیبی دوجداره بادولایه لمینت  و سکوریت
-شیشه ترکیبی دوجداره با دولایه سکوریت

4 ) قیمت تمام شده :
قیمت تمام شده در این نوع نماها بر اساس شکل و سیستم طراحی شده در ردیفهای هزینه ای  زیر تعیین و محاسبه میگردد.
- هزینه عملیات زیر سازی.
-هزینه تهیه و ساخت و نصب سازه کابلی / میله ای.
-هزینه تهیه یراق آلات صرفی.
-هزینه تهیه  شیشه نما بر اساس نوع و ساختار آن.
--هزینه نصب شیشه های نما.
-هزینه مصالح مصرفی همچون چسب  و لاستیک.
-هزینه های داربست و جراثقالهای و قاپک .

مشخصات فنی :
ساختار : نمای اسپایدر کابلی معمولاً از شیشه‌های بزرگ و نازک که به وسیله‌ی اتصالات فولادی (اسپایدر) و کابل‌های استیل به یکدیگر متصل می‌شوند، تشکیل شده است
جنس مواد: : شیشه‌های استفاده شده در این نما معمولاً از نوع سکوریت یا لمینت هستند که مقاومت بالایی دارند
سیستم اتصالات: : اتصالات اسپایدر معمولاً از جنس استیل ضد زنگ ساخته می‌شوند که به شیشه‌ها وصل می‌شوند و بارهای وارده را تحمل می‌کنند.
مقاومت در برابر شرایط جوی : این نوع نما باید در برابر باد، باران و تغییرات دما مقاوم باشد.

مزایا :
زیبایی ظاهری: : نمای اسپایدر کابلی به ساختمان جلوه‌ای مدرن و شیک می‌بخشد.
نور طبیعی:  با استفاده از شیشه‌های بزرگ، نور طبیعی به داخل ساختمان وارد می‌شود که باعث کاهش نیاز به نور مصنوعی می‌شود.
دید باز: این نوع نما امکان دید باز و گسترده‌ای را فراهم می‌کند
سبک وزن : نسبت به سایر نماها، وزن کمتری دارد که می‌تواند در کاهش بار سازه مؤثر باشد
انعطاف‌پذیری طراحی : امکان طراحی‌های متنوع و خلاقانه را فراهم می‌کند

معایب :
هزینه بالا: : هزینه نصب و نگهداری این نوع نما ممکن است بالا باشد
نگهداری: شیشه‌ها نیاز به تمیزکاری منظم دارند تا از کثیفی و لکه جلوگیری شود
عایق حرارتی و صوتی: : ممکن است عایق خوبی برای حرارت و صدا نباشد، مگر اینکه از شیشه‌های خاص استفاده شود
خطر شکستگی: شیشه‌ها ممکن است در برابر ضربه آسیب ببینند

کاربرد ها :
ساختمان‌های اداری :  برای ایجاد فضایی مدرن و باز در ساختمان‌های اداری و تجاری
مرکز خرید: : برای نمایش محصولات و جذب مشتریان
ساختمان‌های عمومی :  مانند موزه‌ها، گالری‌ها و کتابخانه‌ها
ساختمان‌های مسکونی : در پروژه‌های لوکس و مدرن
